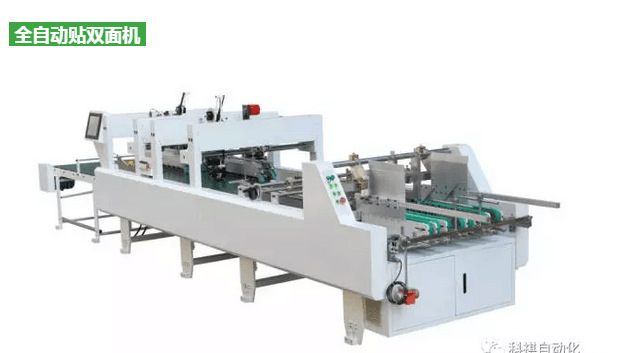

全自动贴双面机
技术参数:
机器型号:TS-1100C
配置贴头数量:4个
双面胶最大宽度:80MM
盒子最大宽度:1100MM
输送带最大速度:150M/MIN
机器总重: 1950KG
机器占地面积:6600MM*1500MM
电源频率: 50/60HZ
电源电压: AC380V
给纸电机功率:1.5KW
主电机功率: 3.7KW
收纸电机功率:0.75KW
纠偏电机功率:0.75KW
总功率:7KW

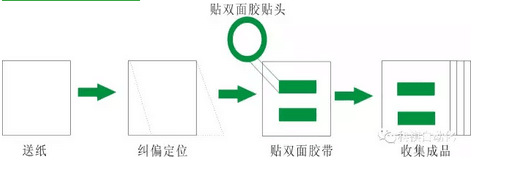

加工流程示意图:
主要特点:
1:整机为轻型机设计,主传动部位采用同步带传送,高精度定位部分采用精 密同步齿轮传动
2:给纸部采用摩擦送纸方式,高效出纸刀,能保证给纸顺畅
3:简洁实用的纠偏装置,配备定位压纸轮,保证传送精度
4:贴合部位采用新型黏贴结构,具有高效的贴合性能,贴合长度采用人机对 话,长度可以根据实际情况任意设定
5:双面胶切口为齿口型
6:收纸部采用连续积盒方式,配备高精度光电计数装置
7:关键部位采用进口电子元件,保证设备稳定性
8:全程故障预警显示装置,触摸屏操作控制
9:可根据产品的不同,选配不同的功能
平台式全自动贴双面胶机视频:

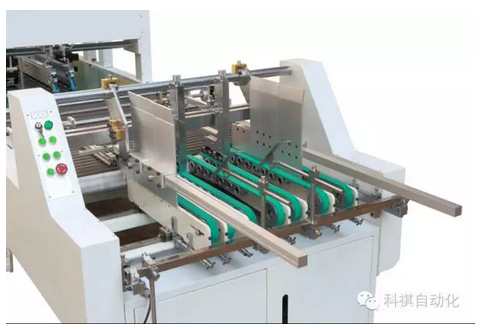

给纸部:
采用成熟的摩擦送纸方式进行送纸,由6条优质的加厚皮带加上高速出纸刀,配合电动堆纸震动装置,保证准确、顺畅的产品输送,给纸部分各机构调节方便、简单、极大的缩短了校机和换款时间。

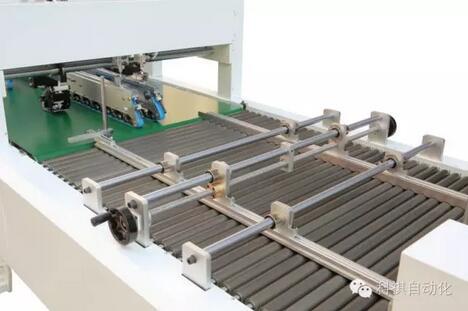

纠偏部:
由多跟滚筒组成的纠偏机构,操作简单方便,纠偏更精准。
贴双面胶部:
创新的贴双面胶技术,能适应绝大部分型号的双面胶,采用隔空切断的模式,不会对产品本身造成损伤,双面胶切口为齿口型。可根据自身实际情况,进行选配贴双面胶装置。

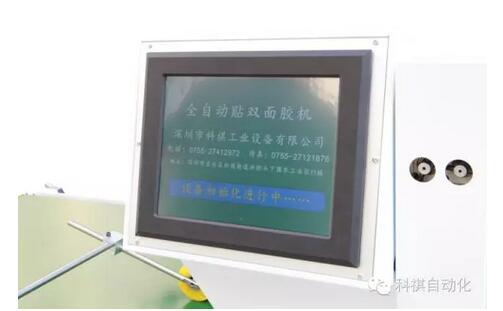

控制系统:
采用国际通用的人机对话模式,各种设置在界面上一目了然,生产过程中可根据实际情况随时进行更改调节,更增加的数据保存模式,减少了后续生产的调机设置时间。

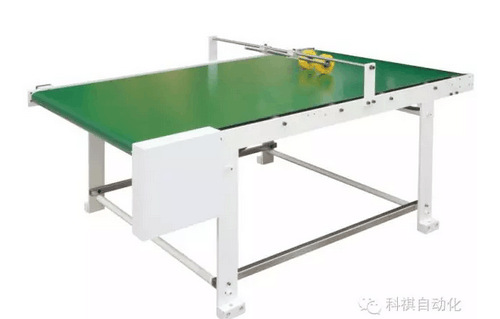

接纸部:
采用堆叠数量输送模式,通过电子计数模式,在堆叠设置的数量后,会自动将产品输送到后面,方便生产计数以及包装。
