EPM6600 电力仪表 电力测试仪 外置分流器30A/9KW 测量准确 [收藏产品]
包装清单
1.EPM6600(-T)多功能电参数测试仪主机 1台
2.分流器external shunt 1个
3.固定支架 2付
4.支架螺丝 4枚
5.备用保险丝 1个
6.使用说明书 1份
7.保修卡 1张
8.产品合格证 1张
9.温度传感器 1支(仅EPM6600-T含温度传感器)
产品概要
EPM6600(-T)多功能电参数测量仪采用大屏彩色数码管显示器,触摸按键,配合大面积黑色镜片,不仅使仪表显示更直观更全面,操作更简单更方便,而且显得更高档。其集合完善的功率,功率因数,电压,电流,年用电量和电能等测量功能与一体(具体功能视型号而定),让您获得一机多用的实惠与方便。
主要特点:
l 全数字化操作与控制
l 大屏彩色数码管显示,显示信息更丰富
l 触摸按键带按键音,操作更方便
l 单位绿色数码管直接显示,显示更直观
l 年度用电量每天小时数可设置,并且蓝色数码管显示设定的小时数
l 外接分流器可测30A电流,功率最大9KW
l 电能显示单位智能切换,小数点位数随测量结果而变化,小数点后最多四位
l 可选功测量率因数或碳排放量,两者二选一
l 年度碳排放量或实时碳排放量可选
l 碳排放系数可设置
l 温度测量单位摄氏度和华氏度可选(EPM6600-T)
l 累计用电时间蓝色数码管显示
l 按下清零键,累计用电时间和电能一起清零
l 超量程显示“HHHH”
l 温度测量智能隔离防触电设计(EPM6600-T)
l 机身厚度薄,整体厚度只有36.5mm(不含支架)
仪表功能
仪表型号 |
EPM6600 |
EPM6600-T |
功率测量 |
● |
● |
电压测量 |
● |
● |
电流测量 |
● |
● |
功率因数测量 |
● |
● |
年碳排放测量 |
● |
● |
年用电量测量 |
● |
● |
电能测量 |
● |
● |
频率测量 |
● |
|
温度测量 |
|
● |
年用电量每天小时数显示 |
● |
● |
累计用点时间显示 |
● |
● |
注:带●的表示仪表具有该项功能,电能和累计用电时间掉电后清零
技术指标
电气测量指标
参数 |
测量范围 |
分辨率 |
测量精度 |
功率 |
0~9000W |
0.1W[1] |
±(0.5FS+0.1)[1] |
电压 |
0~300.0V |
0.1V |
±(0.5FS+0.1) |
电流 |
0~30A |
0.001A |
±(0.5FS+0.001) |
功率因数 |
0~1.000 |
0.001 |
±(0.5FS+0.001) |
碳排放量 |
0~9999Kg |
0.001Kg |
±(0.5FS+0.1) |
年用电量 |
0~9999KWh |
0.1KWh |
±(0.5FS+0.1) |
电能 |
0~99999KWh |
0.01Wh[2] |
±(0.5FS+0.01)[2] |
频率[3] |
45~65Hz |
0.1Hz |
±(0.5FS+0.1) |
温度[4] |
-10~110℃ |
0.1℃ |
±(0.5FS+0.1) |
注:[1].功率和电流大于显示位数时,分辨率会自动切换。
[2].对于30A分流器,电能最小分辨率为0.0001kWh,电能大于等于1KWh时分辨率为随测量结果而调整,测量精度为±(0.5FS+1位最低显示位)
[3].该指标仅对EPM6600有效
[4]该指标仅对EPM6600-T有效
其他指标
工作电压 |
AC85~265V |
工作频率 |
45~65Hz |
温度 |
0~40℃ |
湿度 |
≤90%RH |
外形尺寸 |
186mmx133mmx36.5mm[1] |
开孔尺寸 |
180mmx127mm |
重量 |
390g[2] |
安装方式 |
嵌入式 |
注:[1].此尺寸为不含支架尺寸,含支架尺寸为195mmx133mmx40.5mm
[2].此重量为含支架重量,不含分流器重量。

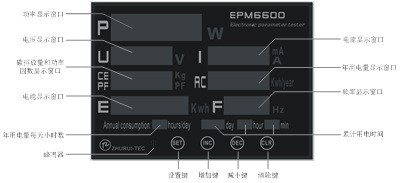

面板说明:
接线说明:
1,2脚为仪表供电引脚,其输入范围为AC85~265V;
3脚为电压输入引脚,其输入范围为AC0~300V,接负载电压的火线;
4脚接分流器零线输出端;
5脚悬空不接;
6脚接分流器负载输出端;
7,8脚为温度传感器接入脚(仅对EPM6600-T有用;对于EPM6600该两脚不接,切不可用人体任何部位碰触这两个脚,以免引起触电)
*通常情况下(对于110V或220V的交流电),1脚和3脚并在一起接到火线,2接到零线
功能说明
- 1. 功率测量值为有功功率;
- 2. 电压和电流测量值均为真有效值;
- 3. 年碳排放量根据年度用电量计算而来,年碳排放量 = 年度用电量×碳排放系数,实时碳排放量 = 电能×碳排放系数(碳排放系数默认是0.785,如有需要可重新设置),单位为Kg;
- 4. 年度用电量按每年365天,每天按设定的小时数计算;
- 5. 累计用电时间分天数,小时数和分钟数三栏显示,最大可显示999天23小时59分;
- 6. 掉电后电能值, 实时碳排放量和累计用电时间清零;
- 7. 年度用电量每天设定的小时数会影响到年度用电量和年碳排放量的数值;
- 8. 进入累计用电时间调节模式时,天数显示窗口显示调节的正负号,符号为正显示“P”,符号为负显示“N”,小时数显示窗口显示调节的分钟数,分钟数显示窗口显示调节的秒数;
- 9. 累计用电时间调节的数值设定方法:若仪表慢于标准时间,则要加上慢的时间,若仪表快于标准时间则要减去快的时间,比如原先仪表上设置的时间调节参数为负2分30秒,实际仪表每天比标准时间慢3分50秒,则仪表上时间调节参数应调整为正1分20秒(-2′30″+3′50″= +1′20″)
