一、主要用途:
多级电源防雷箱主要用于气象、交通、邮电、通信、计算机网络、电力、住宅、铁路等领域,起防雷防浪涌保护作用。
二、产品特点:
◆选用优质的压敏电阻,高可靠质量保证
◆防雷单元采用模块式设计,更换方便
◆采用温控断路技术,避免火灾发生
◆保护功能强,设有自动断路器(短路、过流保护)
◆响应速度快
◆通流容量大
◆残压低
◆安装方便、维护简单
三、工作原理:
在正常工作电压情况下,避雷模块(VDR)处于高阻状态,不影响电路正常工作,指示灯亮。
当线路由于雷击或开关操作出现瞬时脉冲过电压时,避雷器模块在纳秒级时间内迅速导通,将过电压短路到大地泄放,当该脉冲过电压消失后,避雷模块又自动恢复高阻状态,不影响用户供电。
当某相脉冲过电压太大,通流容量超过额定值,使避雷模块被击穿,或频繁过电压引起避雷模块击穿时,对应相自动断路器(ZK)会因过流而自动断开避雷模块回路,以保护电源电路工作不受影响,防止火灾。此时对应相指示灯会熄灭,指示对应相有故障。当零线自动断路器跳闸,所有指示灯熄灭。
当避雷模块长期工作在超负荷工作状态,其性能劣化而发热到一定温度,该模块中的热感断路器会自动断开避雷模块回路,保护电源电路工作不受影响,防止火灾。此时模块故障显示窗口呈红色,模块指示灯熄灭,指示模块故障,提醒用户及时更换。
四、技术参数:
型号
最大通流容量(kA)
工作电压(V)
最大持续工作电压Uc(V)
响应时间(ns)<
保护水平Up(kV)<
劣化指示
外形尺寸(mm)

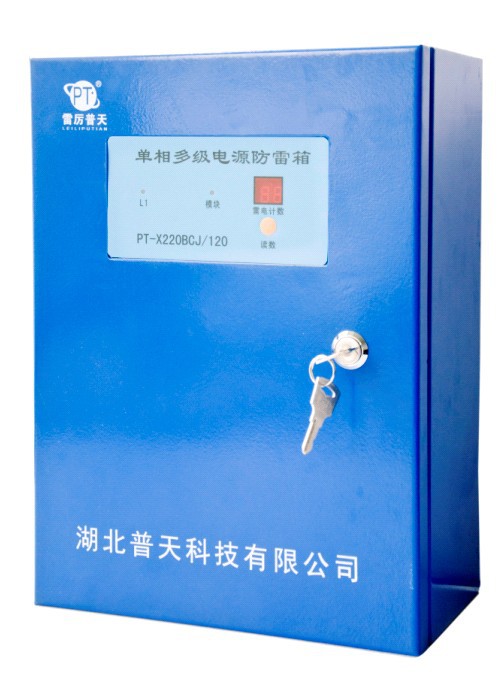

PT-X220BCJ120
120
220
385
25
1.5
有
450*350*135
五、防雷箱的安装方法:
1、防雷箱既可以壁挂也可以平放,引入线在下方。
2、对每相额定工作电流小于100A的场合,推荐采用图一所示的凯文接线方式;对每相额定工作电流大于100A的场合,则采用图二所示的直接接线方式,但应注意连接导线要尽量的短、直、粗。
