一、产品简介：（
CFH型防弧线夹是一种新型结构的产品，其主要安装在线路绝缘子的负荷侧，具有防止10-20KV架空导线雷击断线功能。安装施工方便，性能可靠，为电力部门提供了一条投资少收效大的有效措施。根据用户需要采用剥皮型的非穿刺式防弧线夹型号为：CFH-70/240B； 穿刺式防弧线夹型号为：CFH-70/240
二、结构特点：（

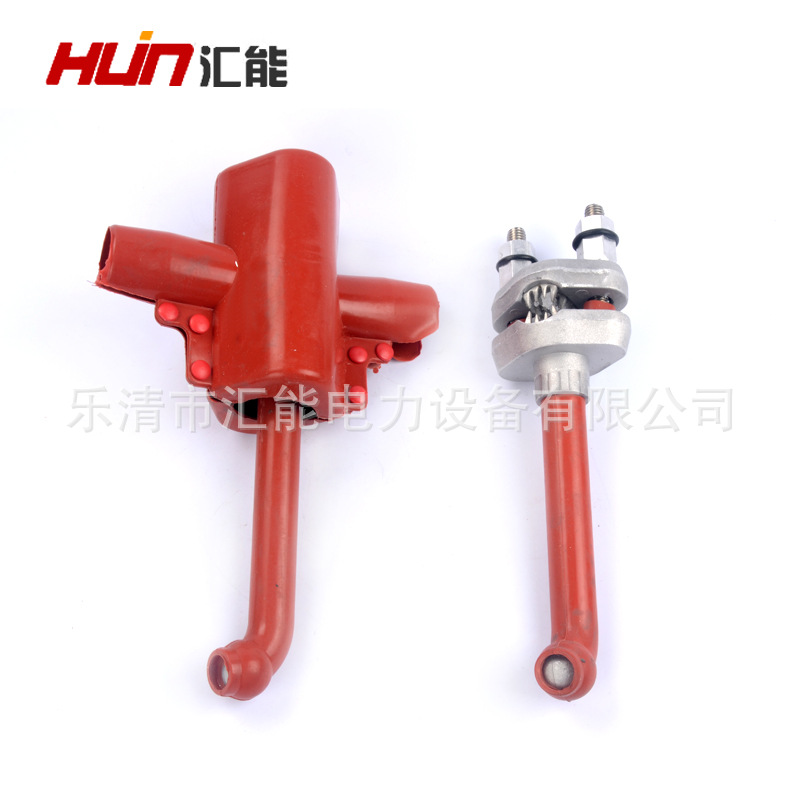

1. 本产品是一种新型结构的防弧线夹，其主要由绝缘护罩、压紧螺母、穿刺压块、线夹座、引弧棒和绝缘套管等组成。
2. 引弧棒和线夹座装配连接成一体，当雷击发生时，引弧棒和绝缘子（或横担）金属件之间放电，使续流工频电弧移动到引弧棒上烧灼，从而保护绝缘导线不受损伤。（
3. 绝缘护罩采用有机复合材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能，把其装配在线夹座的外部，可起到绝缘保护作用。（仿冒必究）
4. CFH-70/240型穿刺式防弧线夹具有穿刺式的刺齿构造，安装施工方便，不需剥除绝缘导线绝缘层，避免线芯进水和腐蚀，也可减轻操作人员的劳动强度。
5. 能耐受5次左右工频大电流电弧的烧灼。（仿冒必究）
三、安装方法：（仿冒必究）
1.本产品安装在线路绝缘子（例如PS-15拄式绝缘子）的负荷侧，剥皮型的按示图3要剥开绝缘层65-80mm左右，把防弧线夹紧固在导线上；穿刺式的夹线方式为：根据导线截面积及天气温度设定扭力扳手扭力值：26-32Nm，用扭力扳手交替、对称拧紧2个压力螺母，用肉眼检查，看不见刺齿根部即可。然后拧紧备紧螺母，防止压力螺母松动；
2.按示图5所示安装尺寸安装，调整本产品和线路绝缘子之间的距离；
3.绝缘护罩安装在线夹座的外部，用固定扣固定绝缘护罩。
放电间隙安装尺寸表:（究）
|
安装支柱型号
|
安装放电间隙/mm
|
|
P-10绝缘子
|
125mm～135mm
|
|
P-15绝缘子
|
140mm～150mm
|
|
P-20绝缘子
|
150mm～170mm
|
|
PS-15绝缘子
|
150mm～170mm
|
|
PS-20绝缘子
|
170mm～180mm
|
四、型号规格和性能参数:
|
型号规格
|
额定电压
（KV）
|
绝缘导线截面mm2
|
雷电全波冲击耐受电压（峰值）KV
|
1min工频耐受电压（有效值）KV
|
工频电弧电流（有效值）KA
|
备注
|
|
干
|
湿
|
|
CFH-70/240
|
12
|
70/240
|
75
|
42
|
30
|
12.5
|
穿刺式
|
|
CFH-70/240B
|
12
|
70/240
|
75
|
42
|
30
|
12.5
|
非穿刺式
|
|
CFH-70/240-20
|
24
|
70/240
|
170
|
98
|
70
|
16.5
|
穿刺式
|
|
CFH-70/240B-20
|
24
|
70/240
|
170
|
98
|
70
|
16.5
|
非穿刺式
|
