BF5Q4电力变压器专用风扇 [收藏产品]
风机概述
一、适用范围
BF系列变压器风机适用于在中型变压器的冷却系统,它是依据中华人民共和国专业标准ZBK22002-88《变压器冷却风扇用三相异步电动机技术条件》和ZBK1008-89《变压器风扇》等标准设计制造的,该产品吸取了国内外同类产品的优点,具有优良的空气动力性能和噪声低、效率高、防护等级高、安全可靠等特点,是目前国内先进的专用风机。变压器风扇由单级轴流式叶轮和专用电动机构成。叶片为等厚板形和机翼形、采用优质材料制造。电动机轴伸端采用双套轴承结构,并设置了压注油杯,可定期补充润滑脂延长检修时间,止口等部位涂609#高分子液态密封胶密封,具有良好的防护作用,电动机外壳防护分级IP55,适用于户外使用。
二、型号含义
特殊环境代号
W-一般户外型(省略不标注) TH-湿热带型 TA-干热带型
吹风方向
Q-前吹式(空气从电动机流向叶轮) H-后吹式(空气从叶轮流向电动机)
三、工作条件
1.周围空气温度:最高75℃,最低-40℃;
2.空气相对湿度:最湿月月平均最大相对湿度为95%,同时该月月平均最低25℃;
3.海拔不超过1000m;
4.太阳幅射强度:0.98KW/m2;
5.最大降雨强度:50mm/10min;
6.有砂尘、冰、雪、霜、露;
7.电机采用B级绝缘,当海拔不超过1000m,周围空气超过75℃时,其定子绕组的温升限值(电阻法)应不超过45K,轴承允许温度(温度计法)不超过95℃。
8.在正常使用条件下,其使用寿命为10年以上,并能保证在第一次修前安全运行时间不少于5年。
四、安装说明

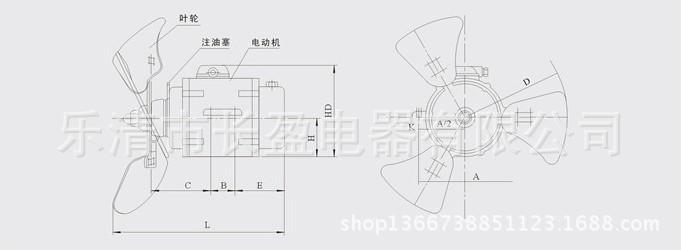

BF2-5、BF2-6安装及外形尺寸代号
BF2-6.3、BF2-7、BF2-8、BF3-8、BF2-9安装及外形尺寸代号
BFJ-8.5、BFJ-7.56安装及外形尺寸代号
BFD-4Q4系列变压器风扇产品型号与技术参数
序号No. |
型 号 Type |
叶轮直径 mm㎜ |
同步转速 |
风量 m3/h |
全压 Pa |
电流 A |
电压 V |
频率 Hz |
功率 kW |
噪声 dB(A) |
重量 kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
03 |
BFD-4Q4 |
Φ410 |
1500 |
4200 |
103 |
0.81 |
380 |
50 |
0.25 |
74 |
12 |
附表二:BF2系列变压器风扇安装尺寸
序号No |
型 号 |
D |
M |
M1 |
S |
S1 |
L |
LB |
HD |
备注 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
03 |
BFD-4Q4 |
φ410 |
φ65 |
φ105 |
4-M10 |
4-M8 |
300 |
225 |
175 |
图1 |
五、故障处理
