三相电压继电器,开孔安装,可手动自动复位,0~500V,EVR-HL-3A [收藏产品]
快递说明:本店所有商品均包邮,默认申通快递,如要求用顺丰、EMS,请联系客服补差价
一、产品功能简介
1.具有三相过电压、欠电压、相序、缺相及相电压不平衡检测功能,内部有报警蜂鸣器和上、下限输出继电器;兼作数字式三相交流电压表。
2.通过面板按键设置各电压整定值及输出继电器延迟动作时间;电压继电器复位有自动和手动两种方式可选。
3.面板上面窗口显示检测的实际电压,各相电压通过按键切换查看;下面为设置窗口,正常时显示过电压、欠电压设置值。
二、工作原理简介
当某一相电压大于过电压设定值,并且持续时间超过允许时间,电压上限输出继电器动作;当检测的某一相电压小于欠电压设定值,并且持续时间超过欠电压设定时间,电压下限输出继电器动作;相序检测为可选项,若相序检测设为有效,当出现相序错误时,上、下限输出继电器均动作;当某一相电压超过或低于三相电压平均值设定的百分比,且持续时间超过延时设定值,三相电压不平衡报警,三相电压不平衡时输出继电器动作,其输出继电器和电压下限输出继电器共用。
·产品的部分功能和参数可按用户要求定制
三、技术参数
表一:参数表
参数名称 |
参数值 |
测量范围 |
0~500V |
误差 |
0.5级 |
被测电压频率 |
45~55Hz |
输出继电器延时 |
35毫秒~999.9秒,延时设为0时,继电器动作时间约为35毫秒 |
输出继电器 触点及容量 |
1常开1常闭(带公共端),7A/250VAC或7A/30VDC(阻性负载) |
辅助工作电源 |
85~270VAC |
功耗 |
≤5VA |
安装方式 |
开孔嵌入安装 |
外形尺寸 |
96 mm×48 mm×112mm |
开孔尺寸 |
91mm×45mm |
重量 |
<400克 |
使用环境温度 |
-20~60℃ |
使用环境湿度 |
10~85% |
四、参数设置及调试
表二:参数设置表
名称 |
功能 |
默认值及设置范围 |
HI |
过电压设定值(A) |
300(0~C0) |
HГ |
过电压继电器延时动作时间(秒) |
10.0(0~999.9) |
LO |
欠电压设定值(A) |
100(0~C0) |
LГ |
欠电压继电器延时动作时间(秒) |
10.0(0~999.9) |
PE |
三相电压不平衡百分比(%) |
20(0~50) |
PEГ |
三相电压不平衡动作延时时间(秒) |
10.0(0~999.9) |
C0 |
相序检测使能 |
0(1:有效,0:无效) |
C1 |
复位方式 |
0(1:手动,0:自动) |
1.面板操作说明:

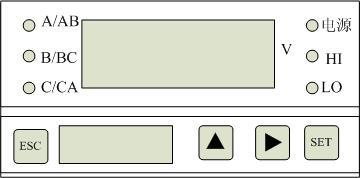

将下部盖板扳下,整个仪表面板如下图:
上层窗口显示被测相电压,按“5”键切换查看,左边三个指示灯指示当前所测相电压或线电压位置,若某一相出现故障,该相指示灯闪烁;右边HI、LO分别指示上限、下限输出继电器动作状态;下层窗口显示过电压、欠电压设置值,按“”键切换查看。下部四个按键的功能:
(1)“SET”:设置键,每按一次显示参数名称。
(2“5”:增加键,按1下,相应位的数字加1,0~9~0依次循环。
(3)“4”为移位键,每按1下,设置位循环右移。
(4)“ESC”手动复位键/退出键:工作于手动复位方式时,当被测电压恢复到正常值时,按此键,输出继电器复位到正常状态。在参数设置时,作为设置退出键。
2.参数设置方法:
按动“SET”键,直到下层数码管显示要修改的参数名称,再按“4”键,显示该参数值,并且最高位闪烁,如果要改变该参数值,按“5”键和“4”进行修改,按“SET”键保存修改后的数据,并自动进入下一个参数的设置。如需退出设置状态,按“ESC”即可。
注意:过电压、欠电压设置范围要求LO<HI,并且参数设置不允许超过参数表中的设置范围,否则设置窗口显示“F”不能正常工作,需再按“SET”键重新设置。上层窗口显示“F”表示超量程。
校零:无电压输入而仪表显示不为零,同时按“ESC”和“4”键置零。
3.参数设置实例:
要求过电压为400V,过电压延时动作5秒,欠电压保护为360V,欠电压延时动作时间10秒,三相电压不平衡允许在5%内波动,延时动作时间为6秒,相序检测有效,自动复位,各参数设置如下:
名称 |
设置值 |
名称 |
设置值 |
HI |
400 |
PE |
5 |
HГ |
5 |
PEГ |
6 |
LO |
360 |
C0 |
1 |
LГ |
10 |
C1 |
0 |

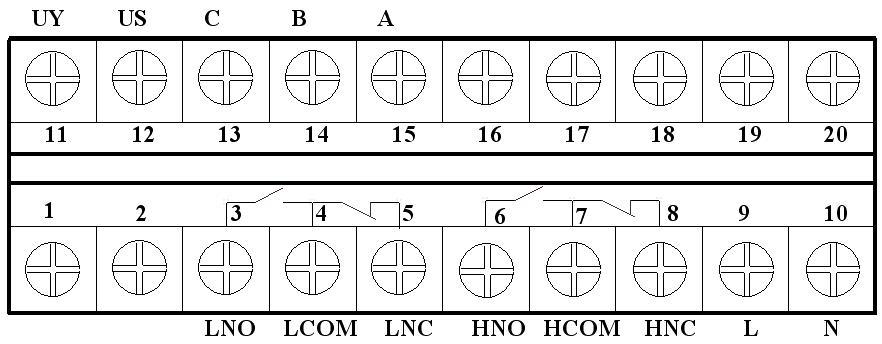

五、端子图
端子号 |
说 明 |
3 |
下限输出继电器常开触点 |
4 |
下限输出继电器触点公共端 |
5 |
下限输出继电器常闭触点 |
6 |
上限输出继电器常开触点 |
7 |
上限输出继电器触点公共端 |
8 |
上限输出继电器常闭触点 |
9 |
辅助工作电源输入1 |
10 |
辅助工作电源输入2 |
11~15 |
接被测电压(接法见接线图) |
六、接线图
三相四线制接线
三相三线制接线
