一、产品功能
(1)电子式电流继电器具有电流监测功能,可用于电力二次控制回路的过电流、欠电流的继电保护。
(2)保护输出类型为继电器式,继电器动作可设定延时控制。电流整定值和延时动作时间由面板拨码开关设定。
(3)继电器复位有自动和手动两种方式可选。
·产品的部分功能和参数可按用户要求定制。
二、技术参数
参数名称
|
型号及参数值
|
备注
|
测量范围
|
0~999A(AC)
|
5A以上需配置电流互感器(二次侧额定电流默认为5A,其他可定制)
|
电流整定范围
|
0~999A
|
|
延时设定范围
|
0~99秒
|
设为“0”秒时,继电器响应时间约为25毫秒。
|
误差
|
0.5级
|
|
输出继电器容量
|
3A/250VAC或3A/30VDC(阻性负载)
|
1常开1常闭(带公共端)
|
辅助工作电源
|
85~265VAC或110~360VDC
|
交直流通用
|
功耗
|
≤3VA
|
|
安装方式
|
导轨安装
|
|
外形尺寸
|
53mm×88mm×58mm
|
|
重量
|
<300克
|
|
使用环境温度
|
-20~60℃
|
|
使用环境湿度
|
10~85%
|
|
防护等级
|
IP30
|
|
三、参数设置及调试
1.参数设置:
(1)设定电流互感器变比和继电器复位方式:
当检测的最大电流超过5A时,需配标准电流互感器。机器默认的互感器变比为500/5A,复位方式为手动复位,如要求不符,使用前需进行相关设置:首先打开两头端盖,找到设定按钮,再接通辅助工作电源,在面板电流整定值码盘上设定互感器一次侧额定电流,在延时码盘上设定延时方式(延时码盘设为“00”表示自动复位,其他值表示手动复位),码盘设定好后按端子侧的按钮将新的互感器参数和复位方式保存,如输出指示灯(OUT)闪亮表示设置成功。
注意:在正常运行时除了设置上面参数,不要按设定按钮。
(2)电流整定值和延时设定:在完成互感器参数设定后,在面板码盘左侧三位设定电流整定值,右侧两位设定继电器延时动作时间。
2.调试:
当检测的电流在设定的延时时间内始终大于电流整定值,电流输出继电器动作。当工作于自动复位方式且电流小于电流整定值时,输出继电器立即释放;当工作于手动复位方式时且电流小于电流整定值时,需改变延时设定值输出继电器才会立即释放。面板“OUT”指示灯指示输出继电器动作状态。
端子侧有一电位器,用于微调电流检测精度,出厂已设置好,请不要轻易改变。
四、互感器的配置
互感器由客户根据所测电流的大小自己配置,本机能检测的最大电流为互感器的一次侧额定电流。如需代为配置互感器,请订货时说明。

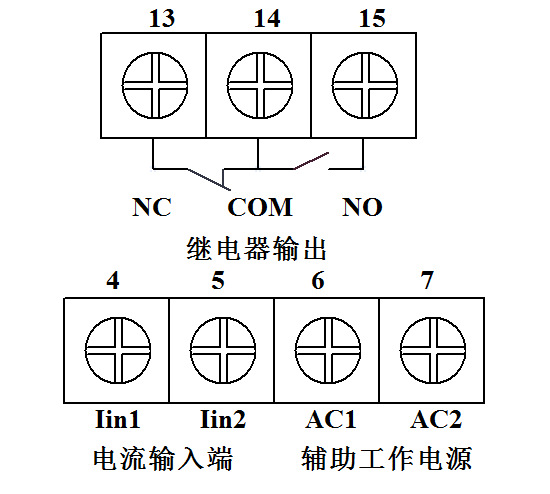

五、端子接线
注:电流小于5A可直接将4、5端串入检测电路
端子号
|
说 明
|
4
|
互感器二次侧输入1
|
5
|
互感器二次侧输入2
|
6
|
辅助工作电源输入1
|
7
|
辅助工作电源输入2
|
13
|
电流输出继电器常闭触点
|
14
|
电流输出继电器触点公共端
|
15
|
电流输出继电器常开触点
|
