交流过流过载继电器,0.0~99.9~9999A,导轨安装,型号EIR-RAH-A [收藏产品]
一、产品功能
(1)具有过电流、过载保护(热继电器)功能,过电流、过电流响应时间、过载电流、过载时间可通过面板按键设置,兼作数字式交流电流表。
(2)继电器复位有自动和手动两种方式可选。
(3)保护输出类型为继电器式,过电流、过载分别独立控制。
(4)自动捕捉被测电流的最大值和最小值并显示。
·产品的部分功能和参数可按用户要求定制
二、技术参数
参数名称 |
参数说明 |
备注 |
测量范围 |
0.0~99.9~9999A (量程按互感器参数自适应调整,100A以下保留一位小数) |
7A以上需配置电流互感器(二次侧额定电流为5A,其他可定制),量程和整定范围为互感器额定电流的1.4倍,最大值不超过9999A。 |
误差 |
5000A以下:0.5级,5000A以上:1级 |
|
继电器最小响应时间 |
约35毫秒 |
|
输出继电器容量 |
3A/250VAC或3A/30VDC(阻性负载) |
两路功能输出,每路1常开1常闭 |
辅助工作电源 |
85~265VAC或110~360VDC |
交直流通用 |
功耗 |
≤4VA |
|
安装方式 |
导轨安装 |
|
外形尺寸 |
53mm×88mm×58mm |
|
重量 |
<400克 |
|
使用环境温度 |
-20~60℃ |
|
使用环境湿度 |
10~85% |
|
防护等级 |
IP30 |
|
三、参数设置及调试
参数表
名称 |
功能 |
默认值及设置范围 |
C0 |
互感器一次侧额定电流(A) |
500(5~9999) |
C1 |
互感器二次侧额定电流(A) |
5.00(4.00~6.00) |
HI |
过电流设定值(A) |
300(0.1~1.4×C0) |
HГ |
过电流延时响应时间(秒) |
0(0~99.9) |
oL |
过载电流(A) |
200(0.1~1.4×C0) |
oГ |
过载电流持续时间(秒) |
30(0~999) |
C2 |
复位方式 |
1(1:手动,0:自动) |
备注 |
C1参数影响测量精度,以出厂设置为准,如所配互感器误差较大,可微调C1参数;HГ设为0时,响应时间约为35毫秒。 |
1.参数调试:
(1)过电流:当检测的电流大于过电流设定值HI,并且在HГ延时时间内电流始终大于设定值HI,过电流输出继电器动作,当电流小于过电流设定值时,过电流输出继电器立即释放。
(2)过载:当电流大于过载电流设定值oL,并且持续时间超过过载设定时间oГ,过载输出继电器动作,过载输出呈反时限特性(即电流越大过载响应越快)。过载继电器是根据电流产生的热量Q(Q=kI ²t)大小而动作的,这里I即为参数oL,t为oГ,即电流越大,过载继电器动作时间越短,呈反时限特性。如设置参数oL=60A,oГ=30秒时,当实际检测电流为70A,则继电器动作时间=60 ²×30/70 ²=22(秒)。
2.参数修改
面板有三个操作按钮,其功能如下:
(1)“SET”:设置键,每按一次显示参数名称。
(2)“5”:增加键,按1下,相应位的数字加1,0~9~0依次循环.
(3)“4/RESET”为移位键/复位键,参数设置时作为移位键,每按1下,设置位循环右移;正常运行时,作为手动复位键:当被测电流恢复到正常值时,按此键,输出继电器复位到正常状态。
3.设置步骤:
(1)按动“SET”键,直到数码管显示要修改的参数名称,再按“4/RESET”键,显示该参数值,并且最高位闪烁。
(2)如果要改变该参数值,按“5”键和“4/RESET”进行修改。
(3)按“SET”键,保存修改后的数据,并自动进入下一个参数的设置。若10秒内无键按下自动退出设置状态。
注意:过电流、过载电流设置范围要求oL≤C0,HI≤C0,并且参数设置不允许超过参数表中的设置范围,否则设置窗口显示“F”不能正常工作,需再按“SET”键重新设置。数码管显示“FULL”表示超量程。
4.其他功能:
(1)校零:无电流输入而仪表显示不为零,按“4/RESET”键并保持3秒。
(2)查看被测电流的最大值或最小值:按“5”键切换查看,如按“4/RESET”键最大值、最小值记录清零,重新捕捉。
注:过电流报警显示:数码管高两位显示:“HI”。过载报警显示:数码管低两位显示:“OL”。
5.参数设置实例:(EIR-RAH-A)
采用的互感器为100A/5A,设置过电流保护为80A,延时时间为10秒,过载电流70A,持续时间60秒,自动复位,各参数设置如下:
名称 |
CO |
C1 |
HI |
HГ |
oL |
oГ |
C2 |
设置值 |
100 |
5.00 |
80 |
10.0 |
70 |
60 |
0 |
四、互感器的配置
互感器由客户根据所测电流的大小自己配置,本机能检测的最大电流为互感器的一次侧额定电流。如需代为配置互感器,请订货时说明。

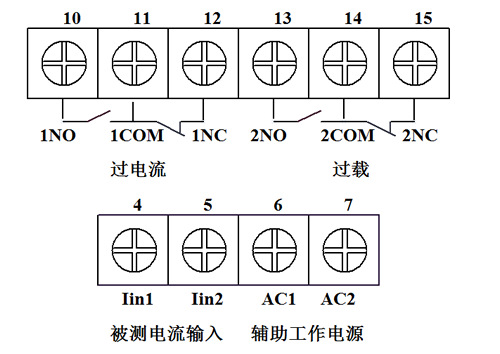

五、端子接线
端子号 |
说 明 |
4 |
互感器二次侧输入1 |
5 |
互感器二次侧输入2 |
6 |
辅助工作电源输入1 |
7 |
辅助工作电源输入2 |
10 |
过电流输出继电器常开触点 |
11 |
过电流输出继电器触点公共端 |
12 |
过电流输出继电器常闭触点 |
13 |
过载输出继电器常开触点 |
14 |
过载输出继电器触点公共端 |
15 |
过载输出继电器常闭触点 |
注:电流小于5A可直接将4、5端串入检测电路,C0、C1参数设为5A。
