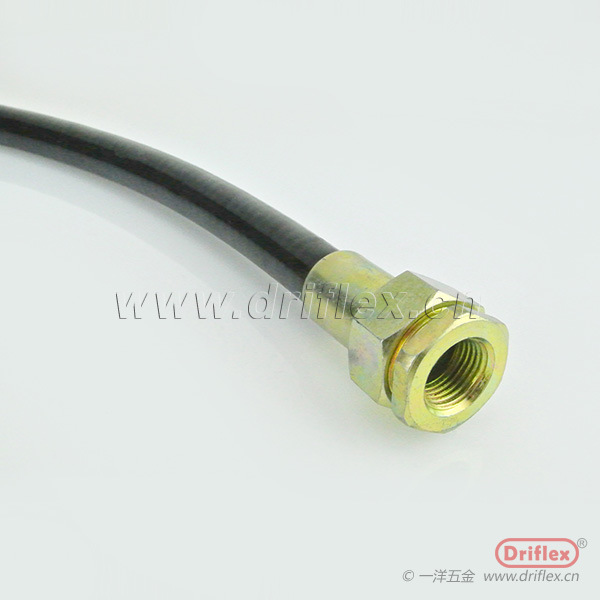

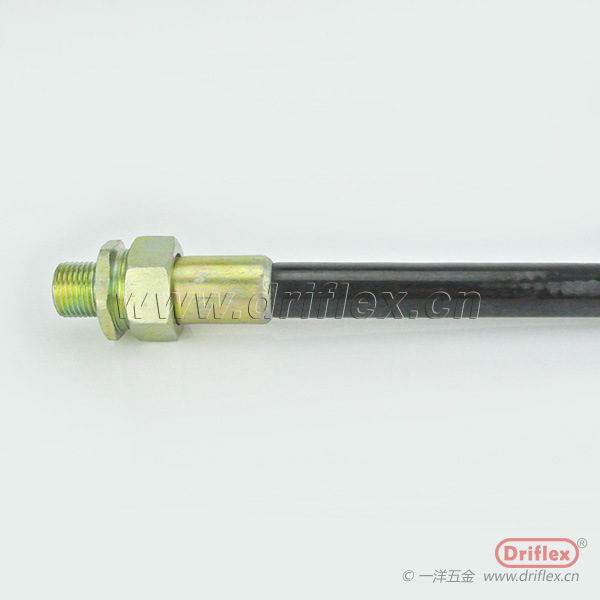

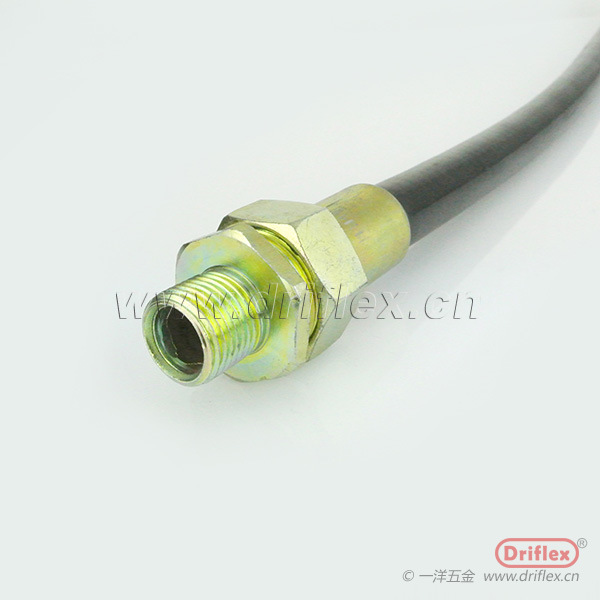

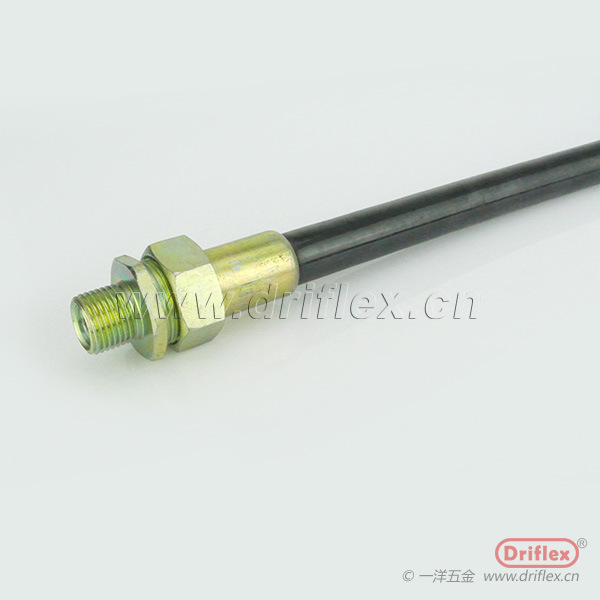

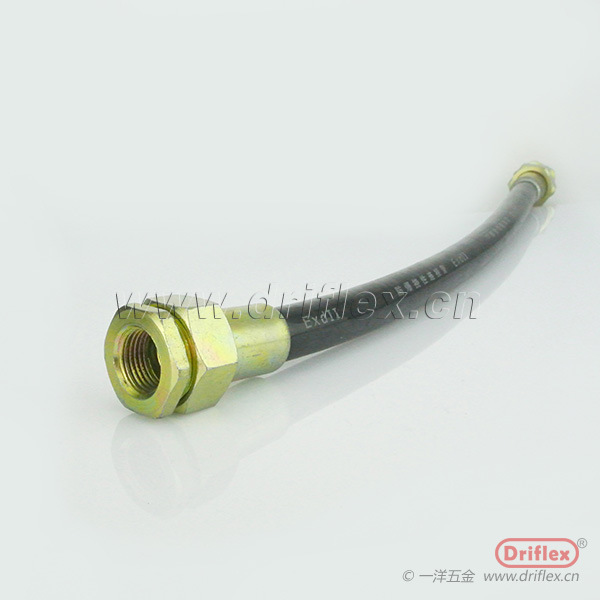

橡胶防爆挠性连接软管
|
|
Explosion Proof Flexible Pipe
|
|
|
|
材 质:金属软管+橡胶披覆
|
|
|
|
防爆等级:Exe Ⅱ
|
|
|
|
|
Materials:Steel + rubber
|
|
|
|
|
Explosive:Exe Ⅱ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号
|
管内径
|
接头管螺纹
|
长度
|
弯曲半径
|
Part No.
|
I.D(mm)
|
(G")
|
Length(mm)
|
Bending Radius(mm)
|
EXR700xG1/2"
|
15.0
|
1/2"
|
700
|
80
|
EXR1000xG1/2"
|
15.0
|
1/2"
|
1000
|
80
|
EXR700xG3/4"
|
20.0
|
3/4"
|
700
|
110
|
EXR1000xG3/4"
|
20.0
|
3/4"
|
1000
|
110
|
EXR700xG1"
|
25.0
|
1"
|
700
|
145
|
EXR1000xG1"
|
25.0
|
1"
|
1000
|
145
|
EXR700xG1-1/4"
|
32.0
|
1-1/4"
|
700
|
160
|
EXR1000xG1-1/4"
|
32.0
|
1-1/4"
|
1000
|
180
|
EXR700xG1-1/2"
|
40.0
|
1-1/2"
|
700
|
210
|
EXR1000xG1-1/2"
|
40.0
|
1-1/2"
|
1000
|
210
|
EXR700xG2"
|
50.0
|
2"
|
700
|
250
|
EXR1000xG2"
|
50.0
|
2"
|
1000
|
250
|
EXR700xG2-1/2"
|
70.0
|
2-1/2"
|
700
|
350
|
EXR1000xG2-1/2"
|
70.0
|
2-1/2"
|
1000
|
350
|
EXR700xG3"
|
80.0
|
3"
|
700
|
400
|
EXR1000xG3"
|
80.0
|
3"
|
1000
|
400
|
EXR700xG4"
|
100.0
|
4"
|
700
|
500
|
EXR1000xG4"
|
100.0
|
4"
|
1000
|
500
|
|
|
|
|
|
|
适用范围:
|
|
|
|
|
|
1区 2区危险场所。
|
|
|
|
|
ⅡA、ⅡB、ⅡC 类爆炸性气体环境。
|
|
|
|
产品特点:
|
|
|
|
|
|
具有耐燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等优点。
|
橡胶防爆挠性连接软管长度,可根据用户需要特殊加工。
|
|
配套碳钢内丝、外丝接头螺纹标准有: 英制G螺纹、美标NPT螺纹、
|
|
公制ISO等。
|
|
|
|
|
|
标注螺纹规格时应注明内、外丝螺纹。
|
|
|
|
产品符合GB3836-2000,IEC60079标准要求。
|
|
|
