浙江立新SQ1系列工业操纵杆,绞车手柄,绞车主令控制器 [收藏产品]
加工定制 | 是 | 品牌 | 浙江立新 | 型号 | SQ1 |
额定电流 | 5(A) | 用途 | 绞车专用手柄 |
SQ1工业操纵杆
一、概述
SQ1系列工业操纵杆(摇杆、控制杆、手柄),主要用于矿山机械、工程车辆、
高空消防车、起重机、盾构机以及其他电气和电液控制系统。
1、采用长寿命导电塑料电位器、有大于500万次的使用寿命。
2、采用进口欧姆龙开关,寿命、性能更有保证。
3、采用高强度操纵杆以及高精度仪表件,配合更紧密。

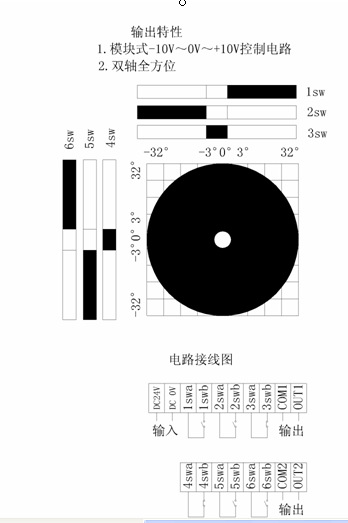

4、输出控制形式:全方位、模块-10V~0V~+10V ,带方向开关输出。
5、采用全金属结构,操作灵活,手感均匀,弹簧复位,安装简易。
6、面板以上防护等级IP65。
二、技术指标
输入电压 |
DC 24V |
输出电压 |
DC -10V~0V~+10V |
电阻值 |
10k�1�71�1�771�1�71�1�7776�1�71�1�771�1�71�1�7778 |
电阻公差 |
±5% |
独立线性公差 |
±1% |
分辨率 |
无穷大 |
抵抗温度系数 |
±400ppm/℃ |
输出平滑 |
最大0.5% |
X和Y轴机械转角 |
±32° |
绝缘电阻 |
50M�1�71�1�771�1�71�1�7776�1�71�1�771�1�71�1�7778 DC 500V 60s |
手柄操作力 |
约15N |
复位的误差率 |
0.06 k�1�71�1�771�1�71�1�7776�1�71�1�771�1�71�1�7778 |
预期回转寿命 |
500万次 |
工作温度 |
-10℃~80℃ |
三、主要技术参数
工作环境温度 |
-10℃~+80℃(电位器) -10℃~+80℃(微动开关) |
面板以上防护等级 |
IP65 |
震动频率 |
10Hz-200Hz |
EMC抗干扰级别 |
100V/m 30MHz-1GHz 80%正弦波调制满足EN50082-2标准 |
EMC发射级别 |
150kHz-30MHz B级满足EN50081-2标准 |
机械转角 |
±32°(电位器) |
操作扭矩 |
15N(50Nmax) |
机械寿命 |
500万 |
机械误差 |
±0.5° |
电位器 |
电源电压 |
DC 24V |
电源电流 |
<20mA |
|
分辨率 |
无限 |
|
电位器阻值 |
2 k�1�71�1�771�1�71�1�7776�1�71�1�771�1�71�1�7778 5 k�1�71�1�771�1�71�1�7776�1�71�1�771�1�71�1�7778 10 k�1�71�1�771�1�71�1�7776�1�71�1�771�1�71�1�7778 |
|
电位器转角 |
±30° |
|
电位器最大加载电压 |
DC 32V |
输出类型 |
输出电压型 |
V1:输入电压DC 24V输出电压DC -10V~0V~+10V |
V2:输入电压DC 24V输出电压DC 0V~+10V |
||
V3:输入电压DC 24V输出电压DC +10V~0V~+10V |
||
V4:输入电压DC 24V输出电压DC -5V~0V~+5V |
||
V5:输入电压DC 24V输出电压DC 0V~+5V |
||
V5:输入电压DC 24V输出电压DC +5V~0V~+5V |
||
输出电流型 |
I 1:输入电压DC 24V输出电流4mA~12mA~20mA |
|
I 2:输入电压DC 24V输出电流20mA~4mA~20mA |

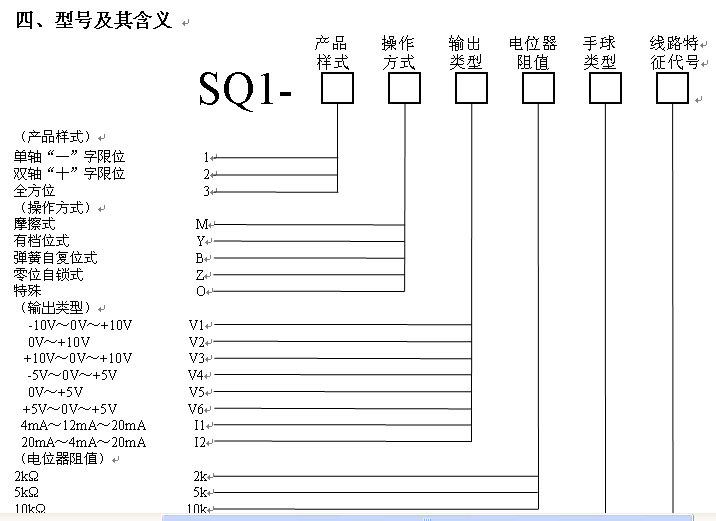

四、型号及其含义
品牌: SCHINEIDER/施耐德
