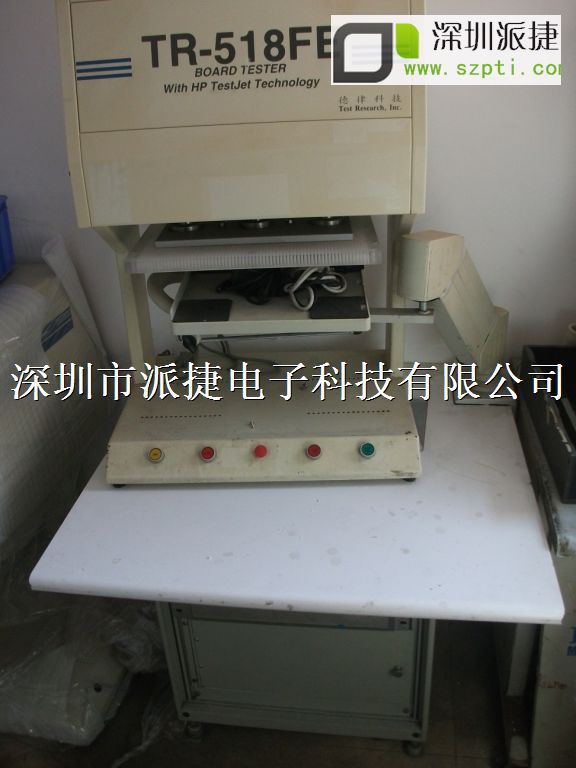

TR518FE是德律成功推出TR518F之后,运用更先进之零組件及软体技术所开发之新一代机种。其主要特性在于测试速度较传统ICT快一倍以上。此外,更具有可程式化开短路学习模式设定,满足各种不同待测物之测试特性。对于高针点的产品或大批量之制程,无疑是一台抵两台的选择,无论在设备本身或治具投资上均可因此而大大降低成本。
TR-518FE在线测试仪规格参数
测试点数 标准配备:256点,可以每片开关板64点或128点扩充至1792点
大型主机(8u):可以每片关开板256点扩充至3584点
测试步骤 最大步骤: 12288步骤,可依需求扩充
测试时间 开路/短路测试:每1000点约1Sec(Typical DUT)
元件测试:每一元件约0.6mSec至30mSec(Typical DUT)
测试范围 电阻:0.1Ω至40MΩ电晶体/二极体: 0.1V至9.99V
电容:1.0PF至100mF Zener Diode:标准,0.1V至9.99V,选配HV,0.1V至48V
电感:1.0UH至60H
隔离点电路 隔离点自动选择,每测试步骤5点
测试值上下限设定范围 上限:+1%至999%下限:-1%至-99%
可测电路板尺寸 标准配备: 420mm(宽)×300mm(深)×100mm(高)
选购配备: 500mm(宽)×350mm(深)×130mm(高),更大尺寸基板可依需求订做.
主控制电脑 Pentium等级以上PC
监视器 15〃夜晶显示器
记忆设备 3.5 1.44MB,磁碟机一台,80GB以上硬式磁碟机一台
列印机 标准配备:微型印表机
*其它选购配备 Windows作业系统环境,多国语言使用界面(英文、中文、日文)
Trace Level图形显示检修软体。
网络连线及远端遥控维修,Bar Code Reader(Printer)Package,
Auto Test Program Generator,Data Transfer Generator
光电保护及多连板自动盖章功能
实装板程式烧录功能
*选项测试功能 HP TestJet功能:
可测IC数量:标准配备,64频道/MUX CARD
最大扩充,960频道测试时间:2mSec/Pin
Frequency Measurement: 4Channels,<100MHz
Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz
Voltage Measurement: 8 Channels, -30V--+30V
Current Measurement: 1 Channels, 2uA and up
电源 AC100V-120V,200V-240V,50Hz-60Hz,350W
尺寸重量 OFF LINE TYPE: 960mm(宽)×850mm(深)×1530mm(高),约200Kg
IN LINE TYPE: 1000mm(宽)×720mm(深)×17200mm(高),约350Kg
性能特点:
·保护二极体之测试程式
·电脑自动隔离点选择功能,自动判断信号源及信号流入方向
·可网路连线,并结合资料库管理及测试站监控程式
·完整测试统计资料及报表产生,且自动储存,不因断电而遗失数据
系統具自我诊断功能及远端遙控功能
Board View功能可即時显示不良元件、针点之位置,方便检修
·高科技半導體CMOS Switching設計,無壽命限制,待測物安全性最高
·操作界面可以压床式、真空式、Off-Line、In-Line等模式
大型主机设计,高密度SwitchingBoard,最高可达3584测试点
·可加装调整装置具动态调整裝調整功能
多重安全性设计,确实保障操作人員
·率先引进TestJet Technology技术,检测SMT元件开路空焊問題,效果最佳
·应用IC Clamping Diode技术,可辅助检测BGA开路空焊问题
·辅助学习模組可检测IC反向问题
漏电流量测方式可辅助检测電容容性达50-60%
选项功能强大,可针对同之测试需求,加裝如频率量测、电压量测、电流量测
具备1MHZ信号源,可精确量测小电容小电感
·具三点量测模式,可量测电晶体FET、SCR等元件,并可对Photo-Coupler提供四点量测,确实检测上述元件之反插问题
·具Pin Contact检查功能
