EPM5800交流直流电参数表/交直流年用电量/年用电费/交直流功率计 [收藏产品]
EPM5800-E多功能电参数测试仪使用说明
主要技术指标:
仪表参数:
仪表供电电压 |
AC85V~265V |
功耗 |
<2W |
工作频率 |
45~65Hz |
|
采样速率 |
2次/秒 |
显示方式 |
8个5.6寸数码管显示 |
|||
超限显示 |
"HHHH" |
外形尺寸 |
128.0mmx135.0mmx32.0mm[1] |
安装方式 |
螺钉安装 |
|
工作环境温度 |
0~50℃ |
工作环境湿度 |
≤85% RH |
|||
交流测量指标:
交流功率测量范围 |
0~2500W |
功率分辨率 |
0.01W[2] |
功率测量精度 |
0.5%FS |
交流电压测量范围 |
AC85V~265V |
电压分辨率 |
0.1V |
电压测量精度 |
0.5%FS |
交流电流测量范围 |
AC0~10A |
电流分辨率 |
0.001A |
电流测量精度 |
0.5%FS |
功率因素测量范围 |
0~1.000 |
功率因素分辨率 |
0.001 |
功率因素测量精度 |
0.5%FS |
频率测量范围 |
45.0Hz~65.0Hz |
频率分辨率 |
0.1Hz |
频率测量精度 |
0.5%FS |
直流测量指标:
直流功率测量范围 |
0~1000W |
功率分辨率 |
0.01W[2] |
功率测量精度 |
0.5%FS |
直流电压测量范围 |
DC0~100V |
电压分辨率 |
0.01V |
电压测量精度 |
0.5%FS |
直流电流测量范围 |
DC0~10A |
电流分辨率 |
0.001A |
电流测量精度 |
0.5%FS |
交直流测量指标(年用电量和年用电费是交直流合并计算的):
年用电量测量范围 |
0~9999 KWh |
年用电量分辨率 |
0.01KWh[3] |
年用电量测量精度 |
0.5%FS |
年用电费测量范围 |
0~9999 |
年用电费分辨率 |
0.01[4] |
年用电费测量精度 |
0.5%FS |
注:
[1]该尺寸为含面板的尺寸,不含面板深度为29mm
[2]负载(交流或者直流)功率小于100W时,测量分辨率为0.01W,功率大于等于100W时,测量分辨率为0.1W,功率大于等于1000W时测量分辨率为1W
[3]年用电量小于100KWh时分辨率为0.01KWh,年用电量大于等于100KWh时分辨率为0.1KWh,年用电量大于等于1000KWh时分辨率为1KWh
[4]年用电费小于100KWh时分辨率为0.01,年用电费大于等于100KWh时分辨率为0.1,年用电费大于等于1000时分辨率为1
面板布局及接线说明:

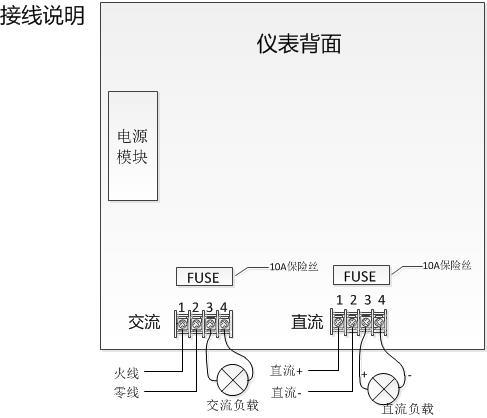

接线说明:
仪表背面左侧接线柱1、2脚接AC85V~265V范围内的交流电压,3、4脚接接交流负载,右侧接线柱1、2脚接DC0V~100V范围内的直流电压,1脚为正,2脚为负, 3、4脚接直流负载,3脚为正,4脚为负。接线一定要按照上图所示接法,否则可能对仪表造成损坏。
注意:EPM5800为裸板设计,接通电源后板子带高压,禁止身体任何部分接触线路板。

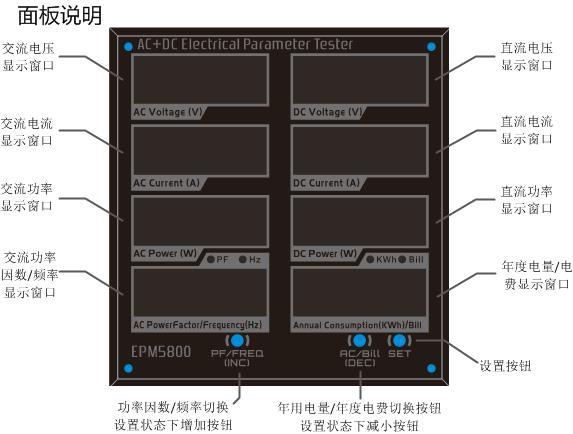

按键设置说明
●功率因数/频率切换 工作状态下按左边“PF/FREQ(INC)“按钮可以切换显示功率因数和频率。
●年用电量/年用电费切换 工作状态下按中间“AC/BILL(DEC)“按钮可以切换显示年用电量和年用电费。
●设置每天小时数和电费费率
工作状态下长按右侧“SET”按钮进入每天小时数设置模式,此时“KWh”指示灯闪烁,仪表默认显示“8” 表明年用电量按每天工作8小时计算,如果想要增加每天的显示小时数,就按仪表左侧“PF/FREQ(INC)”按钮,每按一下,增加一小时,想减少每天显示小时数,就按“AC/Bill(DEC)”按钮,每按一下,减少1小时。设置好每天小时数之后再按一下“SET”按钮则“Bill”指示灯闪烁,仪表进入年用电费费率设置模式,按“PF/FREQ(INC)”按钮,增加电费费率,按“AC/Bill(DEC)”按钮,减小电费费率。设置完成之后再按一次“SET”按钮则退出设置模式。
注意事项
- 1. 仪表不能工作在高温高湿环境,请按正常温湿度使用范围使用;
- 2. 从背面看仪表用左侧接线柱用于交流电参数的测量,右侧接线柱用于直流参数的测量,直流分正负极,切莫弄反;
- 3. 交流电压不能超过AC265V,直流电压不能超过DC100V;
- 4. 工作电流大于10A或者负载短路时可能会导致保险丝烧毁,更换新的保险丝一定要用10A的保险丝;
- 5. 存储和使用时不要让仪表暴露在多尘、腐蚀性气体及其他有害物质的环境中;
- 6. 使用过程中切莫碰触仪表除面板之外任何部分,使用过程中仪表都带高压电,以免引起触电。
常见问题
- 1. 通电后仪表不亮,应检查电源线是否接好;
- 2. 通电后仪表参数显示全零,可能是保险丝烧毁,需要更换保险丝;
开孔尺寸(单位mm):
类型: 0
