三相过欠电流继电器,开孔安装,可手动自动复位,0~9999A,EIR-HL-3A [收藏产品]
发货说明:本店所有商品都包邮,默认申通快递。如需用顺丰或EMS,请联系客户补差价。否则按照默认快递发货。买家在当天4.30pm之前付款的当天发货,否则第二天发货,我们承诺24小时内发货的。
质保说明:本店所有商品质保一年,长期维修。7天内可退换。
一、产品功能简介
1.具有三相过电流、过载、欠电流、断相及相电流不平衡检测功能,内部有报警蜂鸣器和上、下限输出继电器;兼作数字式三相交流电流表。
2.通过面板按键设置各电流整定值及输出继电器延迟动作时间;电流继电器复位有自动和手动两种方式可选。
3.面板上面窗口显示检测的实际电流,三相电流通过按键切换查看;下面为设置窗口,正常时显示过电流、欠电流设置值。
二、工作原理简介
当某一相电流大于过载电流设定值,并且持续时间超过允许时间,电流上限输出继电器动作,上限输出继电器的动作呈反时限特性;当检测的某一相电流小于欠电流设定值,并且持续时间超过欠电流设定时间,电流下限输出继电器动作;当某一相电流超过或低于三相电流平均值设定的百分比,且持续时间超过延时设定值,三相电流不平衡报警,其输出继电器和电流下限输出继电器共用,三相电流不平衡时输出继电器动作。
·产品的部分功能和参数可按用户要求定制
三、技术参数
表一:参数表
参数名称 |
参数值 |
备注 |
测量范围 |
0.0~9999A |
需配置电流互感器(二次侧额定电流为5A,其他可定制) |
误差 |
1000A以下:0.5级 1000A以上:1级 |
100A以下精确到1位小数,100A以上精确到个位 |
过电流最小响应时间 |
约35毫秒 |
|
输出继电器延时 |
35毫秒~999.9秒 |
|
输出继电器 触点及容量 |
1常开1常闭(带公共端) 7A/250VAC或7A/30VDC(阻性负载) |
|
辅助工作电源 |
85~265VAC |
|
功耗 |
≤5VA |
|
安装方式 |
开孔嵌入安装 |
|
外形尺寸 |
96 mm×48 mm×112mm |
|
开孔尺寸 |
91mm×45mm |
|
重量 |
<400克 |
|
使用环境温度 |
-20~60℃ |
|
使用环境湿度 |
10~85% |
|
防护等级 |
IP30 |
|
四、参数设置及调试
表二:参数设置表
名称 |
功能 |
默认值及设置范围 |
C0 |
互感器一次侧额定电流(A) |
500(5~9999) |
C1 |
互感器二次侧额定电流(A) |
5.00(4.50~5.50) |
HI |
过载电流设定值(A) |
200(0~C0) |
HГ |
过载电流延时动作时间(秒) |
10.0(0~999.9) |
LO |
欠电流设定值(A) |
100(0~C0) |
LГ |
欠电流延时动作时间(秒) |
10.0(0~999.9) |
PE |
三相电流不平衡百分比(%) |
20(0~50) |
PEГ |
三相电流不平衡动作延时时间(秒) |
10.0(0~999.9) |
EC |
复位方式 |
1(1:手动,0:自动) |
备注 |
C1参数影响测量精度,以出厂设置为准,如所配互感器误差较大,可微调C1参数 |
1.参数说明:
(1)过电流:用作过电流保护时,HI为过电流设定值,HГ设为0,上限输出继电器动作时间约为35毫秒。
(2)过载:用作过载保护时,上限输出继电器动作呈反时限特性,即电流越大,延时动作时间越短。其工作原理是根据电流产生的热量Q(Q=kI²t)大小而动作的,这里I即为参数HI,t为HГ,如设置参数HI=60A,HГ=30秒时,当实际电流为70A时,则上限继电器动作时间=60²×30/70²=22(秒)。
(3)欠电流:当检测的某一相电流小于欠电流设定值LO,并且持续时间超过欠电流延时设定时间LГ,下限电流输出继电器动作。
(4)三相电流不平衡:当某一相电流超过或低于三相电流平均值的百分比PE,且持续时间超过延时设定值PEГ,三相电流不平衡报警,下限输出继电器动作。
2.面板操作说明:

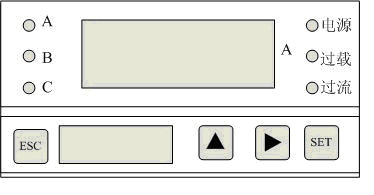

将下部盖板扳下,整个仪表面板如下图:
上层窗口显示被测相电流,按“5”键切换查看各相电流,左边A、B、C三个指示灯指示当前所测相,若某一相出现故障,该相指示灯闪烁;右边HI、LO分别指示上限、下限输出继电器动作状态;下层窗口显示过载电流、欠电流设置值,按“”键切换查看。下部四个按键的功能:
(1)“SET”:设置键,每按一次显示参数名称。
(2“5”:增加键,按1下,相应位的数字加1,0~9~0依次循环。
(3)“4”为移位键,每按1下,设置位循环右移。
(4)“ESC”手动复位键/退出键:工作于手动复位方式时,当被测电流恢复到正常值时,按此键,输出继电器复位到正常状态。在参数设置时,作为设置退出键。
3.参数设置方法:
按动“SET”键,直到下层数码管显示要修改的参数名称,再按“4”键,显示该参数值,并且最高位闪烁,如果要改变该参数值,按“5”键和“4”进行修改,按“SET”键保存修改后的数据,并自动进入下一个参数的设置。如需退出设置状态,按“ESC”即可。
注意:过载电流、欠电流设置范围要求HI≤C0,LO<HI,并且参数设置不允许超过参数表中的设置范围,否则设置窗口显示“F”不能正常工作,需再按“SET”键重新设置。上层窗口显示“F”表示超量程。
校零:无电流输入而仪表显示不为零,同时按“ESC”和“4”键置零。
4.参数设置实例:
采用的互感器为100A/5A,设置过载电流为80A,过载持续时间10秒,欠电流保护为50A,欠电流延时动作时间5秒,三相电流不平衡允许在3%内波动,延时动作时间为8秒,自动复位,各参数设置如下:
名称 |
设置值 |
名称 |
设置值 |
CO |
100 |
LГ |
5 |
C1 |
5.00 |
PE |
3 |
HI |
80 |
PEГ |
8 |
HГ |
10 |
EC |
0 |
LO |
50 |
|
|
五、互感器的配置
互感器由客户根据所测电流的大小自己配置,本机能检测的最大电流为互感器的一次侧额定电流。如需代为配置互感器,请订货时说明。

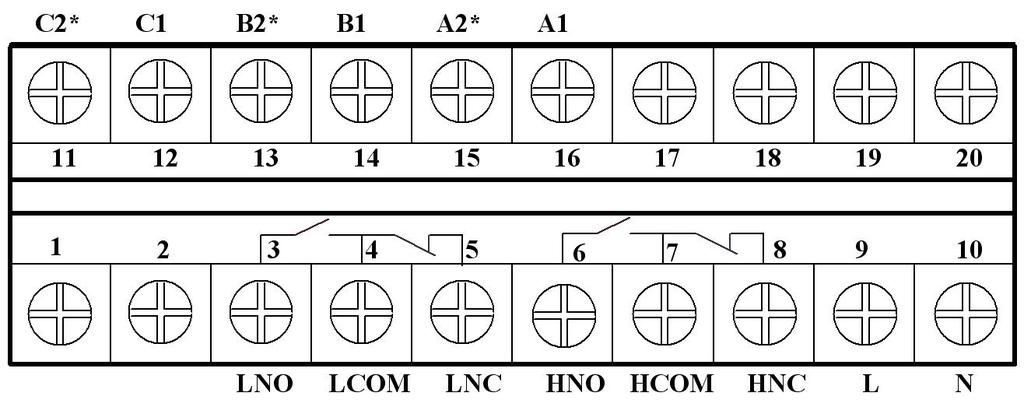

六、端子图
端子号 |
说 明 |
端子号 |
说 明 |
3 |
下限输出继电器常开触点 |
11 |
接C相电流互感器 |
4 |
下限输出继电器触点公共端 |
12 |
|
5 |
下限输出继电器常闭触点 |
13 |
接B相电流互感器 |
6 |
上限输出继电器常开触点 |
14 |
|
7 |
上限输出继电器触点公共端 |
15 |
接A相电流互感器 |
8 |
上限输出继电器常闭触点 |
16 |
|
9 |
辅助工作电源输入1 |
|
|
10 |
辅助工作电源输入2 |
|
|

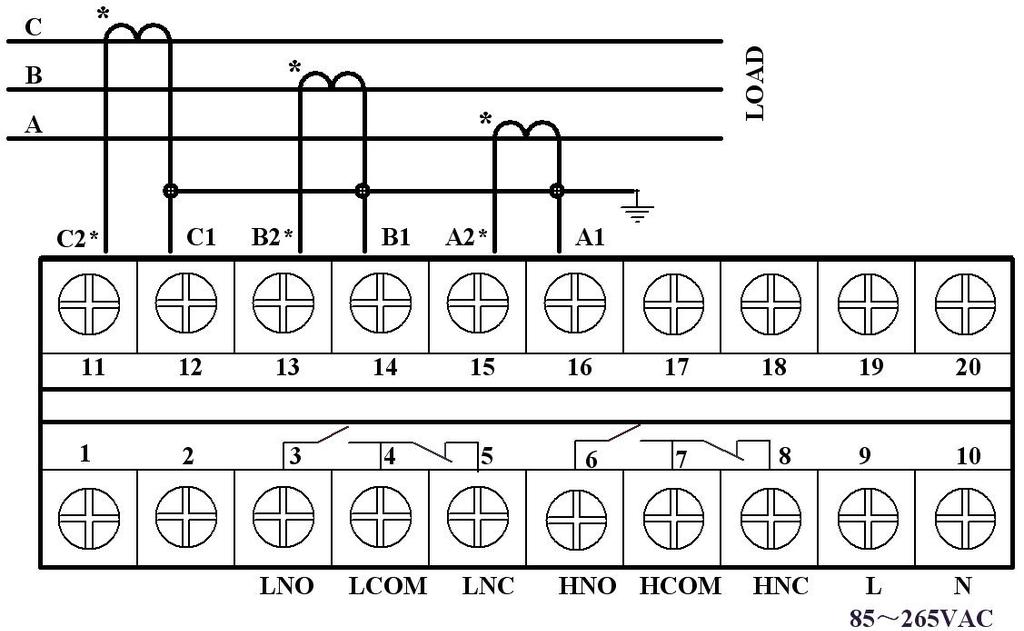

七、接线图
注意:互感器接线时注意进线方向,图中标“*”为进线。
